接修一台海信LED32K01型液晶彩电，问题表现为开机后伴音正常，但背光不亮。上电测得开关电源输出的12V电压正常，主板输出的背光ON信号为高电平也正常，背光芯片OZ9902的②脚VCC电压为正常的12V，但⑥脚电压为0V。测主板输出的PWM控制电压仅0.1V，因为该信号是脉冲信号，用万用表没办法准确判断，于是换用示波器监测，没脉冲信号。为什么主板已经发出背光ON信号却未发出调光信号呢?开机时测上屏电压，发现该电压一直为0V。注意观察上屏线插座旁边线路板，发现位号为N14 的三脚贴片元件爆裂，如图1所示。

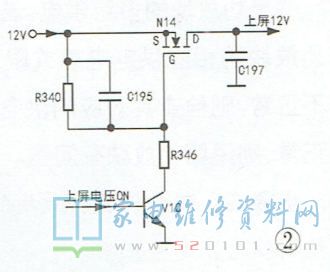

实绘出N14外围电路，判断N14为P沟道场效应管，如图2所示。
主板发出的高电平上屏电压ON信号，使V10导通，N14因G极为低电平而导通，逻辑板得电工作。N14爆裂，说明负载有短路。拔下上屏线，测逻辑板侧12V供电端对地没短路，但主板上电容C197两端短路。更换C197.N14后试机，问题排除。
该机逻辑板和主板有通讯，逻辑板不工作，主板不发出PWM调光信号，引起背光不亮。因此假如背光不亮，除去查电源部分和背光电路以外，还要检查一下逻辑板是不是工作正常。
